Korrosion und NEMA 4X: was die Klassifizierung gemäß NEMA 250-2003 tatsächlich zusagt
NEMA 4X verspricht zusätzlichen Korrosionsschutz. Der Text erklärt, was NEMA 250-2003 dazu sagt, was konkret fehlt und wann NEMA 4 oder 6P ausreicht.
Das Wichtigste auf einen Blick
- Nur Typen mit dem Zusatz "additional level of protection against corrosion" adressieren Korrosion, allen voran NEMA 4X.
- Die Quelle nennt keine Prüfverfahren, Werkstoffe oder Beschichtungen für diesen Zusatz.

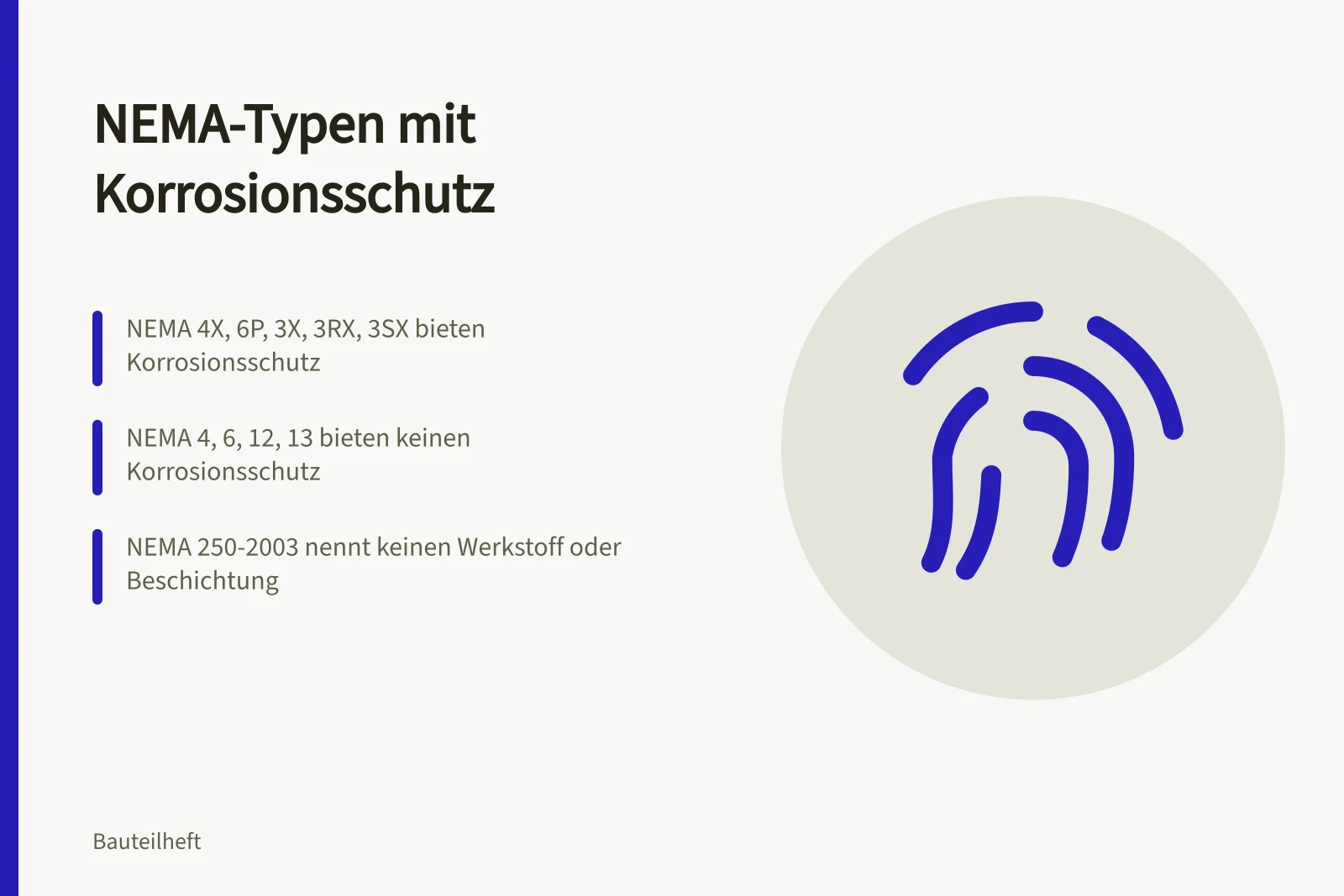

- NEMA 4X, 6P, 3X, 3RX und 3SX bieten diesen Zusatz; NEMA 4, 6, 12 und 13 nicht.
Wo Korrosion in NEMA 250-2003 auftaucht
Die Klassifizierung taucht in den Typdefinitionen auf, nicht als eigener Abschnitt. NEMA 4X ist für Innen- oder Außenaufstellung konstruiert und schützt gegen windgetriebenen Staub sowie gegen Regen, Schneeregen, Schnee, Spritzwasser und Strahlwasser. Hinzu kommt der "additional level of protection against corrosion", zusätzlich zur Unempfindlichkeit gegen äußere Eisbildung. Diese Formulierung stammt aus NEMA 250-2003, wie sie das NEMA-Dokument "NEMA Enclosure Types" von November 2005 zusammenfasst.
Wichtig für die Einordnung: Die NEMA ist eine Normungsorganisation mit Sitz in Washington, USA. Sie veröffentlicht technische Standards, prüft oder zertifiziert aber selbst keine Produkte, wie die Schutzarten-Übersicht von Rittal festhält. Ein NEMA-4X-Label ist deshalb eine Typangabe, keine Prüfbescheinigung eines bestimmten Gehäuses.
NEMA 4X gegen NEMA 4, 3R und 6P abgrenzen
Der entscheidende Unterschied liegt in einer einzigen Zeile der Vergleichstabellen. NEMA 4 bietet Strahlwasserschutz und Eisbeständigkeit, aber keinen Korrosionsschutz. NEMA 3R schützt gegen Regen und Eis, aber weder gegen Strahlwasser noch gegen Korrosion. NEMA 6P kombiniert Korrosionsschutz mit Schutz gegen längerfristiges Untertauchen in begrenzter Tiefe. Wer nur Strahlwasser und salzhaltige Gischt hat, aber kein Untertauchen, braucht diese Tauchkomponente nicht.
NEMA 4X vs. 4 vs. 6P
NEMA 4
- Aufstellung
- Innen/Außen
- Korrosionsschutz
- nein
- Eisbildung
- ja
- Untertauchen
- nein
- Entscheidungshinweis
- scheidet aus
NEMA 4X
- Aufstellung
- Innen/Außen
- Korrosionsschutz
- ja
- Eisbildung
- ja
- Untertauchen
- nein
- Entscheidungshinweis
- gewählt
NEMA 6P
- Aufstellung
- Innen/Außen
- Korrosionsschutz
- ja
- Eisbildung
- ja
- Untertauchen
- ja
- Entscheidungshinweis
- nur bei Tauchlast
Die folgende Übersicht ist eine eigene Zusammenstellung der Quelldaten, keine zusätzliche Normangabe.
Aufstellung
- NEMA 4
- Innen/Außen
- NEMA 4X
- Innen/Außen
- NEMA 6P
- Innen/Außen
Korrosionsschutz
- NEMA 4
- nein
- NEMA 4X
- ja
- NEMA 6P
- ja
Eisbildung
- NEMA 4
- ja
- NEMA 4X
- ja
- NEMA 6P
- ja
Entscheidungshinweis
- NEMA 4
- scheidet aus, wenn Korrosion wirkt
- NEMA 4X
- gewählt wegen Korrosionsschutz
- NEMA 6P
- nur nötig bei längerem Untertauchen
Beispiel aus der Praxis, klar als Annahme gekennzeichnet: Ein Außengehäuse an einer Hafenanlage steht salzhaltiger Gischt und täglicher Strahlwasserreinigung aus. Untertauchen ist ausgeschlossen. Nach dieser Logik bleibt NEMA 4X die passende Klasse, weil NEMA 4 den Korrosionsschutz vermissen lässt und NEMA 6P eine Tauchkomponente mitbringt, die hier niemand benötigt.
Innenaufstellung mit Flüssigkeitsschutz: NEMA 2, 5, 12 und 13
Diese vier Typen sind ausdrücklich für Innenaufstellung konstruiert. NEMA 2 schützt gegen herabfallenden Schmutz und tropfendes Wasser. NEMA 5 ergänzt Schutz gegen sich absetzenden, luftgetragenen Staub sowie Fasern und Flusen, bleibt aber bei tropfendem Wasser und leichtem Spritzen. NEMA 12 erweitert den Staubschutz auf umherwirbelnde Partikel, ohne Strahlwasser abzudecken. NEMA 13 kommt bei Spritzwasser sowie beim Sprühen, Spritzen und Eindringen von Öl und nicht korrosiven Kühlmitteln hinzu.
Keiner dieser vier Typen trägt den Korrosionszusatz. Das ist keine Lücke der Norm, sondern die Konsequenz aus dem Einsatzort: Innenräume ohne Salz, Chemikalien oder aggressive Dämpfe stellen diese Anforderung schlicht nicht. Wer ein Innenraumgehäuse in einer lackierenden oder salzhaltigen Umgebung einsetzt, verlässt den Anwendungsbereich dieser Typen.
Was die Klassifizierung über Werkstoff und Beschichtung nicht aussagt
Der Zusatz "additional level of protection against corrosion" beschreibt das Schutzniveau, nicht den Weg dorthin. Die erfasste NEMA-Quelle nennt weder Edelstahlgüten noch Aluminiumlegierungen, Pulverbeschichtung, Nasslackierung oder kathodischen Schutz. Sie erwähnt jedoch allgemein, dass der NEMA-Standard auf Korrosion, Rost, Eis, Öl und Kühlmittel prüft und einen Korrosionstest im Freien (outdoor corrosion test) vorsieht. Ein Salzsprühtest oder ein eigenes Prüfverfahren nur für den Korrosionszusatz von 4X ist nicht beschrieben. Eigene Messungen dazu liegen hier nicht vor.
Daraus folgt eine praktische Checkliste für die Beschaffung:
Beschaffungs-Checkliste Korrosionsschutz
- NEMA-Klasse und Korrosionszusatz im Datenblatt suchen
- Herstellerangaben zu Werkstoff und Beschichtung anfordern
- Eigene Prüfkriterien mit Lieferant vereinbaren
- NEMA 6P bei tatsächlichem Untertauchen prüfen
- Umgebungsbedingungen der Auswahl dokumentieren
Der letzte Punkt entscheidet später darüber, ob ein Schadensfall auf falsche Klassifizierung oder auf falsche Werkstoffwahl zurückgeht.
Häufige Fragen
Was genau sagt NEMA 4X bei Korrosion zu?
Nur, dass das Gehäuse einen zusätzlichen Schutz gegen Korrosion bietet, zusätzlich zu Staub-, Wasser- und Eisbeständigkeit. Prüfverfahren und Werkstoffe bleiben offen.
Reicht NEMA 4 bei Strahlwasser nicht aus?
Für Wasser ja, für Korrosion nein. NEMA 4 deckt Strahlwasser ab, enthält aber keinen Korrosionszusatz. Bei aggressiver Umgebung scheidet die Klasse deshalb aus.
Brauche ich NEMA 6P statt NEMA 4X?
Nur, wenn das Gehäuse längerfristig untergetaucht wird. Bei reiner Strahlwasserreinigung ohne Untertauchen ist die Tauchkomponente von 6P nicht erforderlich.
